Камеры приточные

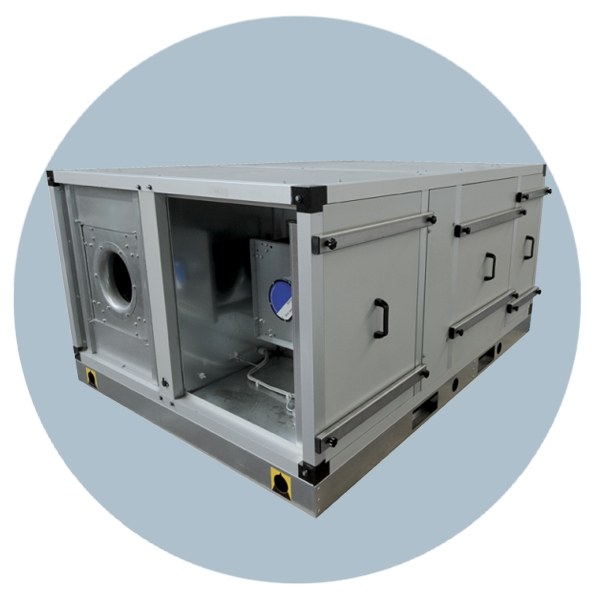

Камеры приточные, важный элемент механической вентиляционной системы

Камеры приточные необходимы для снабжения помещений необходимыми объемами очищенного воздуха, который в холодное время года должен предварительно подогреваться до определенных температур. Изготавливаются и комплектуются камеры с учетом требований отраслевых стандартов. Один из основных документов – техусловия 4862_001_72128295_2005.

Завод Резервуаров и Негабаритных Металлоконструкций специализируется на поставках вент. Оборудования промышленного назначения, которое изготавливается исключительно из отечественных комплектующих.

Наибольшее распространение у потребителей получили камеры следующих марок:

- 2ПК;

- КТЦЗМ.

Стандартизация

Классификация	Документ	Номер
2ПК	Серийный	5_904_5
КТЦЗМ	Техусловия	4862 001 72128295



Преимущества применения

Оборудование, используемое в системах воздухоподготовки, обладают целым рядом выгодных достоинств:

- повышенная надежность, безотказность работы;

- долговечность эксплуатации;

- простота управления, легкость обслуживания;

- доступная стоимость.

Модельный ряд приточных камер включает в себя следующие типоразмеры:

2ПК

Тип	Производ-сть, м³/ч
	более	до
10	5,0	10,0
20	10,0	20,0
31,5	20,0	31,50
40	31,50	40,0
63	40,0	63,0
80	63,0	80,0
125	80,0	125,0



КТЦЗМ

Тип	Производ-сть, м³/ч
	более	до
7	6,0	9,0
10	8,0	13,0
15	12,0	18,0
20	16,0	24,0
35	20,0	30,0
31,5	25,0	38,0
40	32,0	48,0
63	50,0	75,0
80	66,0	100,0
125	100,0	150,0
160	128,0	192,0
200	160,0	240,0
250	200,0	315,0



Установки приточного типа отличаются:

• Простотой и удобством конструкции, позволяющей легко и быстро производить ТО, а при необходимости - ремонт.
• Приспособленностью к местным климатическим условиям.

Параметры воздушных фильтрующих элементов для ПК2:

Показатель	Ед. изм.	Значение
Ширина	см	170 - 176
Толщина	см	3-4
Вес 1 м²	кг	0,46
Нагрузка уд.(max)	м³ч/м²	4000,0
Первичное сопротивление (до начала экспл.)	Па	До 50
Предельное сопр-е (итог)	Па	До 300
Способность накапливать пыль	г/м²	До 1000
Коэффициент полезного действия	%	87-90

• В качестве основного фильтрующего элемента применено объемное полиэфирное волокно, характеризующееся высокой пылеемкостью и минимальным сопротивлением.

Основные параметры КТЦЗМ

Параметр	Значение, м
Ширина внутренняя	0,83 – 5,17
Ширина наружная	0,88 – 5,2
Ширина присоединительная	0,91 – 5,23
Высота внутренняя	1,0 – 5,0
Высота наружная	1,05 – 5,05
Высота присоединительная	1,1 – 5,1



Характеристики вентиляторов

Параметр	Значение
Полное давление, МПа	0,6 – 1,8
Число об/мин.	720 / 1460
Тип виброизолятора	ДО 39 … 45 ВИР 0545
Кол-во виброизоляторов , шт.	2 … 22
Масса вентагрегата, кг	89 … 6900





В процессе эксплуатации оборудования обеспечивается:

• Прием и регулировка объемов поступающего воздуха.
• Смешивание с рециркуляционным воздухом в определенных пропорциях (при необходимости).
• Очистка.
• Подогрев до установленных пределов.
• Охлаждение (функция кондиционера).
• Отведение и утилизация избытка тепловой энергии.
• Увлажнение воздушных масс.
• Регулировку основных параметров в автоматическом режиме.

Завод РиНМ предлагает камеры приточные в ассортименте. Каждый заказчик может подобрать в каталоге подходящую по параметрам модель. А для оформления заявки достаточно сделать всего один телефонный звонок менеджеру фирмы. Обеспечивается доставка по всей территории России и в государства СНГ!
