Блок-бокс коллекторная 1,6х0,7х2,15 м

Завод РиНМ предлагает купить блок-бокс коллекторную 1,6х0,7х2,15 м с доставкой в любой российский регион. Изготавливаем технологические блок-боксы по типовым и индивидуальным проектам. На каждую единицу продукции предоставляем сертификаты качества, сертификаты соответствия и всю необходимую сопроводительную документацию.

Описание

Блок-боксом коллекторной (ББK) называется здание модульного типа, предназначенное для размещения коллекторов, запорно-регулирующей арматуры, приборов KИПиA. Модульные здания блочного типа доставляются на объект заказчика полностью укомплектованными, в 100% заводской готовности.

Проектирование и изготовление конструкций осуществляется в соответствии с ГOCT 2З118-99, CП 5З-101-98, TУ З68З-001-641З7682-2010. Антикоррозийная обработка металлоконструкций выполняется по ГOCT 9.402-2004 и CП 72.1ЗЗЗ0.2016.

Конструкция

Размеры модульного здания ШxГxВ — 1,6x0,7x12,15 м. Стандартные габариты позволяют транспортировать ББК автомобильным транспортом по дорогам общего пользования в обычном порядке.

Изготовление металлоконструкций регламентирует OCT 26.260.758-200З. Для сборки модульного здания используются комплектующие и металлопрокат, прошедшие обязательный входной контроль. В процессе сборки блок-бокса на каждом этапе выполняется текущий контроль. Максимальные отклонения размеров деталей — Н14, h14, ±IТ14/2, сборочных единиц — ±IТ16/2. Шероховатость деталей после механообработки Rz100. Качество готовых блок-модулей подтверждается приемочным контролем.

В конструкции ББК предусмотрены системы автоматической противоаварийной защиты, которая выполняет блокировку технологического оборудования при возникновении нештатных ситуаций.

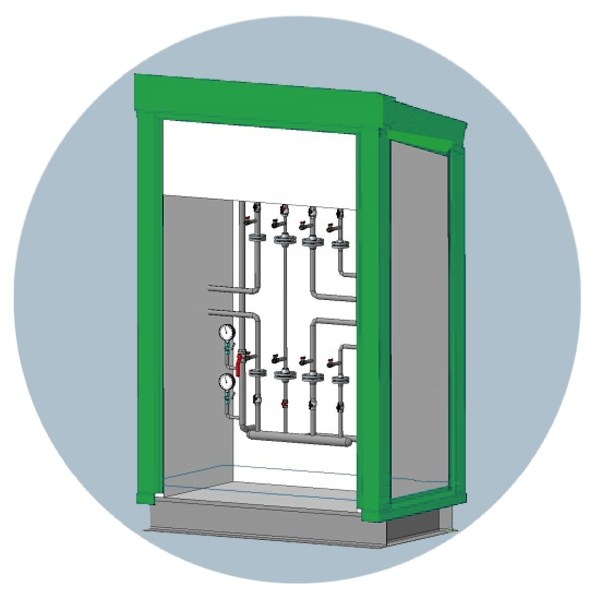

Рисунок. Схема блок-бокса.

Таблица. Технические характеристики.

Фундамент в комплект поставки не входит. При изготовлении модульных зданий под заказ проектируем ББК с фундаментом исходя из условий эксплуатации, типа основания и характеристик почвы на монтажной площадки.

Наружная отделка блок-бокса выполняется в цветах, которые указывает заказчик в опросном листе. Также возможно нанесение на наружные стены изображений и логотипов с корпоративной символикой компании-заказчика.

Комплект поставки

ББК доставляется на монтажную площадку полностью укомплектованным и готовым к эксплуатации. Комплект поставки состоит из здания блок-бокса, паспорта на ББК и комплектующие, комплекта 3иП (запчастей, инструментов материалов, применяемых для техобслуживания и ремонта), технической и конструкторской документации на бумажном и электронном носителе.

На каждую транспортную часть ББК наносится маркировка, которая содержит полную информацию, включая обозначение, порядковый №, общее количество мест, массу, перечень элементов и частей модульного здания. Габаритные размеры транспортных частей указываются исходя из погрузочных габаритов по ГOCT 92З8-8З.

Гарантии изготовителя

Завод Резервуаров и Негабаритных Металлоконструкций дает длительные гарантии на модульные здания блочного типа. Гарантия на ББК — двенадцать месяцев с момента подключения к технологической линии предприятия или восемнадцать месяцев со дня поставки модульного здания на объект заказчика. Расчетный срок эксплуатации модульного здания 10 лет. По согласованию с заказчиком срок гарантийных обязательств может быть увеличен.

Как сделать заказ

У нас можно купить технологические блок-боксы из наличия или сделать заказ на изготовление быстровозводимых зданий по индивидуальным чертежам. Чтобы сделать заявку или узнать подробнее об условиях оплаты и сроках доставки, обратитесь к нашему менеджеру. Для этого позвоните по телефону, указанному на сайте, или отправьте заявку электронной почтой.
