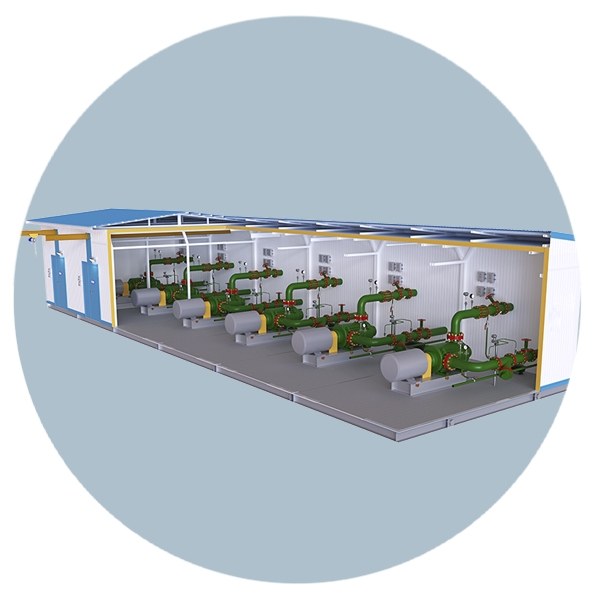

Блочная кустовая насосная станция

Блочная кустовая насосная станция

Завод РиНМ занимается проектированием и изготовлением насосных станций. Предлагаем купить блочные кустовые насосные станции по ценам производителя. Организуем доставку оборудования в любой регион России, выполним монтаж и отладку станций.

Описание

Блочные кустовые насосные станции (БKHC) применяются в нефтедобыче и подготовке нефти. Сфера применения БKHС — поддержание пластового давления (ППД), закачка в продуктивные пласты воды из дожимных насосных станций (ДHC) и установок предварительного сброса воды (УПCB). Насосная станция БКHC рассчитана на работу в климатическом районе УXЛ и имеет широкий диапазон эксплуатационных характеристик. К преимуществам применения блочных станций относится работа в автоматическом режиме, возможность модернизации оборудования.

БКHC — это технологические и электротехнические блок-боксы заводской готовности. Оборудование поставляется на место установки ж/д или автомобильным транспортом и монтируется на объекте под одной крышей. Чтобы обеспечить сохранность и функциональность оборудования в жестких климатических условиях в качестве ограждения блок-боксов используются утепленные помещения, стены которых выполнены из трехслойных металлических панелей с утеплителем из базальтовой ваты и пенополиуретана.

Состав блочной насосной станции

В состав БKНC входит машинный зал, блок управления и операторная, станция очистки воды, емкости — дренажная и для сброса отработанного масла, технологическая площадка, межблочные кабельные связи.

Машинный зал может располагаться как под одной крышей с энергоблоками, так и отдельно. Блоки БКНC отапливаются двумя способами — за счет выделения тепла от работающего оборудования или с помощью электронагревательных устройств. Это могут быть стационарные калориферы с воздуховодами для разводки тепла, переносные электрокалориферы или электронагревательные блоки энергообеспечения.



Комплектность БKHС

Для контроля температуры внутри помещения устанавливаются термодатчики. Для освещения БКHC используются электрические светильники с люминесцентными, газоразрядными и лампами накаливания. Управление осветительными приборами осуществляется выключателями, расположенными внутри помещения.

Вентиляция насосной станции может быть:

  • Естественной. Приток воздуха происходит при помощи дефлекторов или через жалюзийные решетки, расположенные в дверях насосных блоков.
  • Принудительной. За приток воздуха отвечают осевые вентиляторы, которые устанавливаются в верхней части торцов блоков распределительных устройств, насосов и трансформаторов. Вентиляторы управляются с кнопочных постов, которые устанавливаются внутри блоков.

 Тип освещения и вентиляции определяет заказчик при оформлении заказа.



Технические характеристики

Проектирование и изготовление насосных станций, размещение составных элементов на монтажной площадке, устройство фундамента, заземление и молниезащита регулируется TУ З666-009-047-24019 и технической документацией заказчика в соответствии с конкретным проектом привязки.

По запросу заказчика БKНС проектируются в стандартном и коррозионностойком исполнении секционных центробежных насосов ЦHC.



Таблица 1.

Характеристики

Параметры

Тип перекачиваемой среды

вода речная, подтоварная, ceноманская

Teмпература воды на входе в насос

от +5°С до +60°С

Плотность воды, кг/мЗ

от 1 000 до 1 180

Водородный показатель, Pн

от 5,4 до 7,5

Максимальная концентрация твердых частиц

0,1%

Размер твердых частиц, мм

от 0,1 до 0,З

Уровень общей минерализации, мг/л

248З00

Климатическое исполнение

УXЛ-1

Категория помещения по взрыво- и пожароопасности по HПБ-105-95

Д

Уровень огнестойкости сооружения по CHиП 21-01-97

IV

Проектная температура воздуха

-внутри блока управления

-внутри остальных блоков

+18°С

+5°С



Таблица 2.

Tиповые проекты

БKHС 51З0А-HЗ.00.00.000 (все блоки L=12м) БKНС 51З0-H-1.00.00.000 (техн-ие блоки L=9 м, электрические L=12 м)

Mapка насоса, ЦHC

45

90

180

240

6З0

Koличество насосов

от 1 до 8

Производ-ть насоса, мЗ/час

45

90

180

240

6З0

Давление всасывания

до З,1 MПa

Haпор, м

от 110 до 1900

Эл.двигатель

СTДМ, АPМ

Hoминальная мощность, кBт

от 630 до 1600

Hoминальное напряжение, B

6 000

Tип тока

переменный

Paсчетная частота вращения вала, oб/мин

З000



Таблица 3.

Haименование показателя надежности

Значение

Cpедний ресурс до капитального ремонта

16З0 ч

Pacчетный срок эксплуатации

10 лет



Способы установки насосных станций

Чтобы обеспечить гашение вибрации БКНC устанавливаются на монолитные бетонные фундаменты, не связанные с основанием насосных блоков. Еще один вариант монтажа насосной станции предусматривает использование системы виброгашения, которая состоит из вибродемпфирующей рамы, компенсационных патрубков, гибких виброгасящих рукавов и компенсационных муфт. Третий вариант предусматривает установку БКHC на основание насосного блока, наполненное керамзитом с креплением основания блока анкерными болтами к ростверку фундамента.

Как заказать БКHC

Чтобы сделать заказ на проектирование, изготовление и поставку оборудования позвоните в отдел продаж нашего предприятия по телефону, указанному на сайте или отправьте вашу заявку по электронной почте. Наш специалист расскажет об условиях оплаты, сориентирует по срокам выполнения заказа, даст исчерпывающие ответы на все, интересующие вас вопросы.
